RJ9 έως RJ61 - Κώδικες χρωμάτων - συνδέσεις - όλες οι λεπτομέρειες

Βαθμολογήστε αυτό το άρθρο
(4 ψήφοι)

RJ (Registered Jack)...

Όπως κάθε φορά, όσο πιο απλά γίνεται και όλα αναλυτικά, έτσι και σ αυτό το έρθρο θα πούμε για τα φισάκια – συνδέσεις RJ9 - RJ10 - RJ11 - RJ12 - RJ14 - RJ21 - RJ22 - RJ25 - RJ45 - RJ48 - RJ49 - RJ61 !!!

Οι πιο συνηθισμένοι τύποι σε όλους μας είναι τα RJ11 και τα RJ45. Το RJ11 το συναντάμε κυρίως σε τηλεφωνία και το RJ45 σε δίκτυα. Περισσότερα για το RJ11 και RJ45 θα βρείτε στον παρακάτω σύνδεσμο: RJ11 - RJ45

Έχουμε λοιπόν τα παρακάτω Jack

RJ9

RJ9 συνήθως είναι το λεπτότερο τηλεφωνικό κλιπ που συναντάμε, σε ακουστικά τηλεφώνου κυρίως, έχει όμως και εφαρμογές σε καλώδια ήχου γενικότερα. Το πλάτος του κλιπ είναι 7,55mm και το μήκος 12,77. Σε ακουστικά τηλεφώνων το συναντάμε με 2, 3 ή και 4 ακίδες! Ανάλογα την τηλεφωνική συσκευή και τις λειτουργίες ακουστικού. Δείτε τις παρακάτω φωτό και διαγράμματα, με RJ9 κλιπ και τρόποι συνδεσμολογίας...

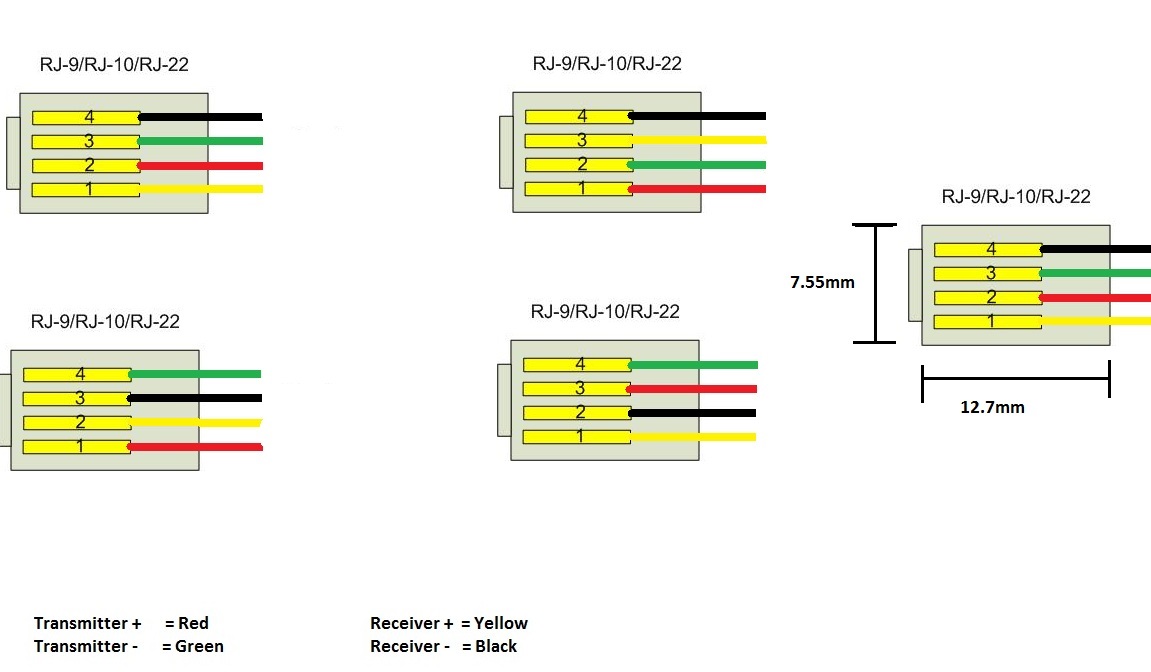

rj 9 rj 10 rj 22

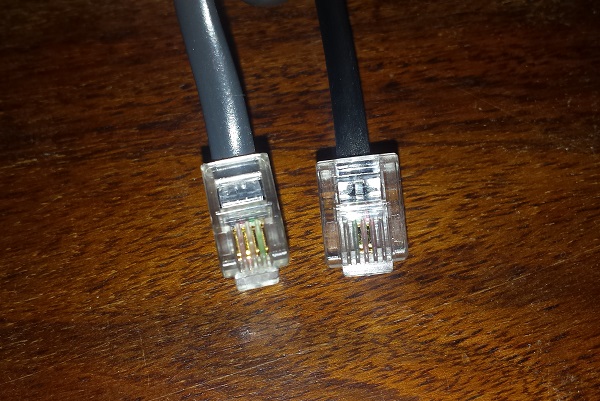

φωτό από καλώδια συσκευής (για να καταλάβετε τη διαφορά μεγέθους)Του ακουστικού το λεπτό (rj9) και το φαρδύ (rj11) από την πρίζα

20161220 214423

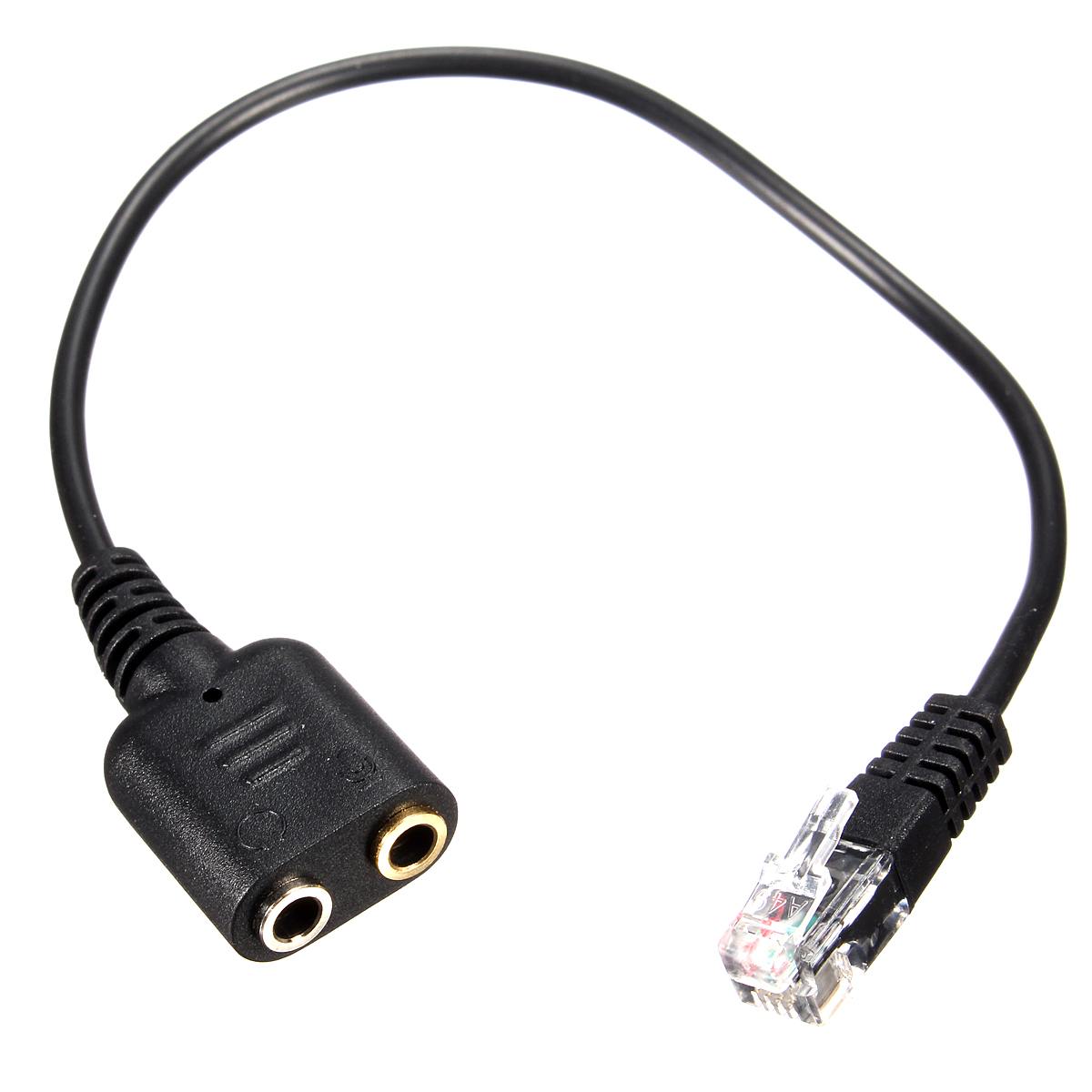

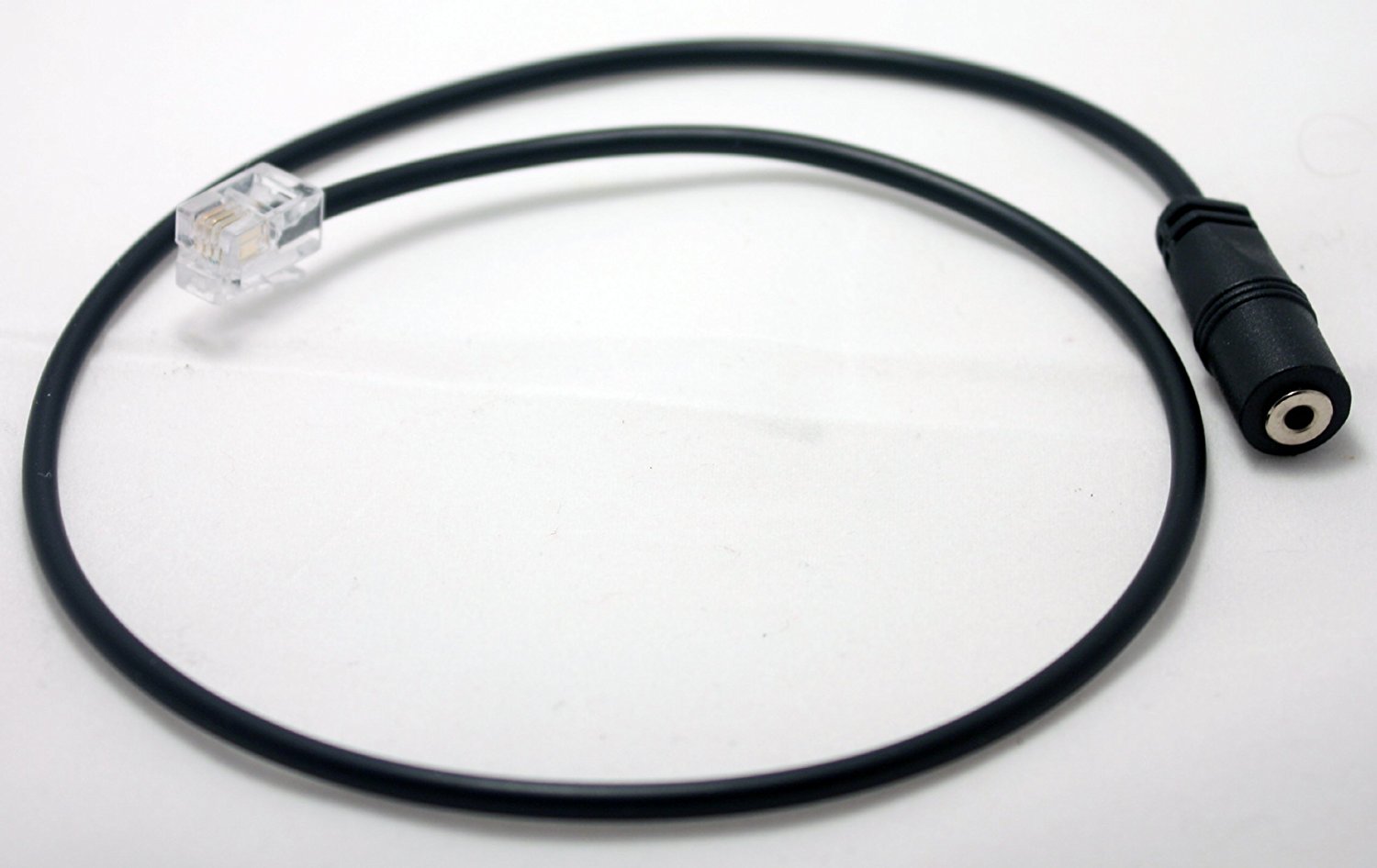

RJ9 σε καλώδιο ήχου...

RJ9

RJ9 3P

RJ11

RJ11 = 6P2C, 6 θέσεις με 2 ακροδέκτες, για 1 γραμμή τηλεφωνίας.

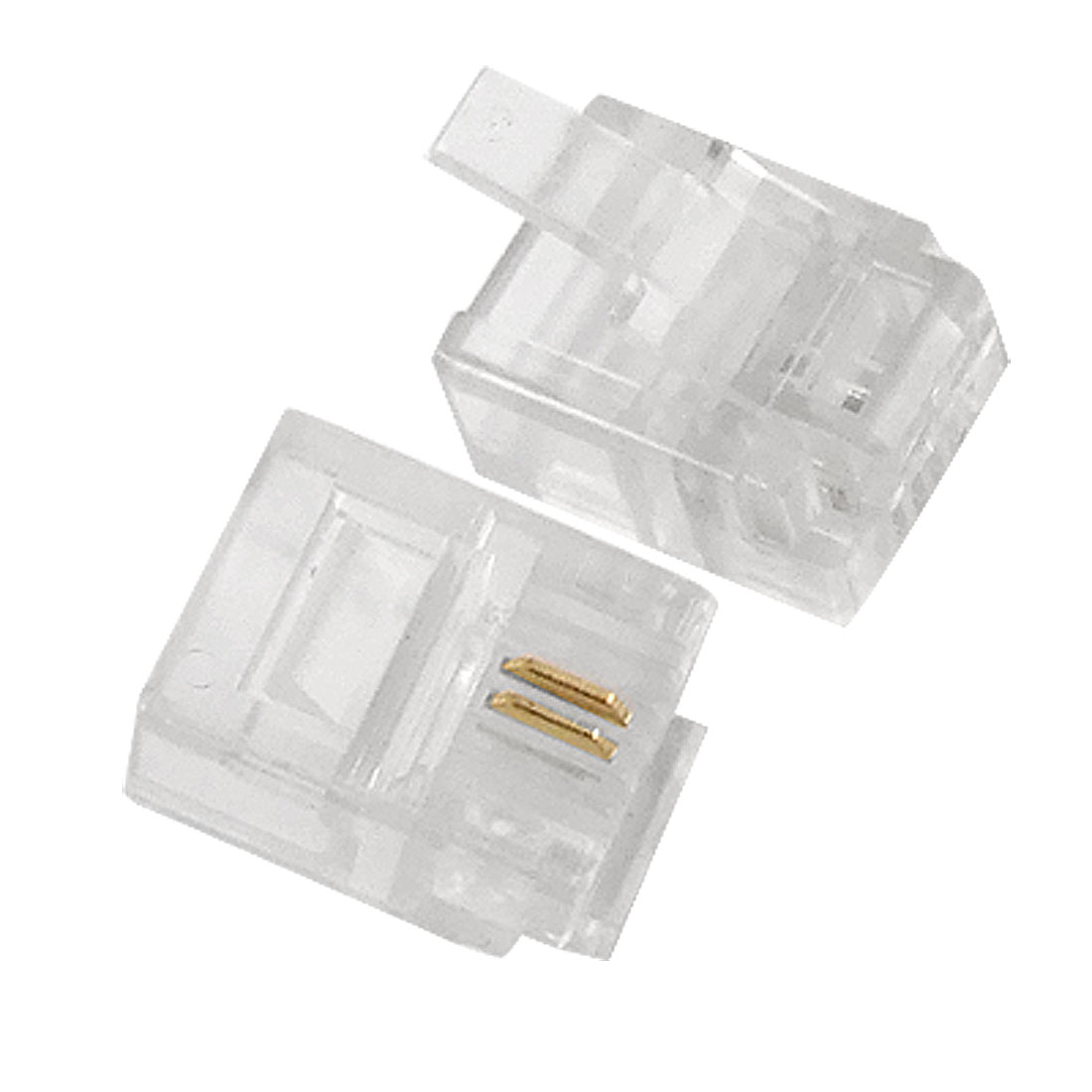

RJ11 6P2C2PIN

Το απλό τηλεφωνικό φισάκι, γνωστό πλέον σε όλους, διότι χρησιμοποιείται σχεδόν παντού σε τηλεφωνία. Το πλάτος του κλιπ είναι 9,6mm και το μήκος 12,22

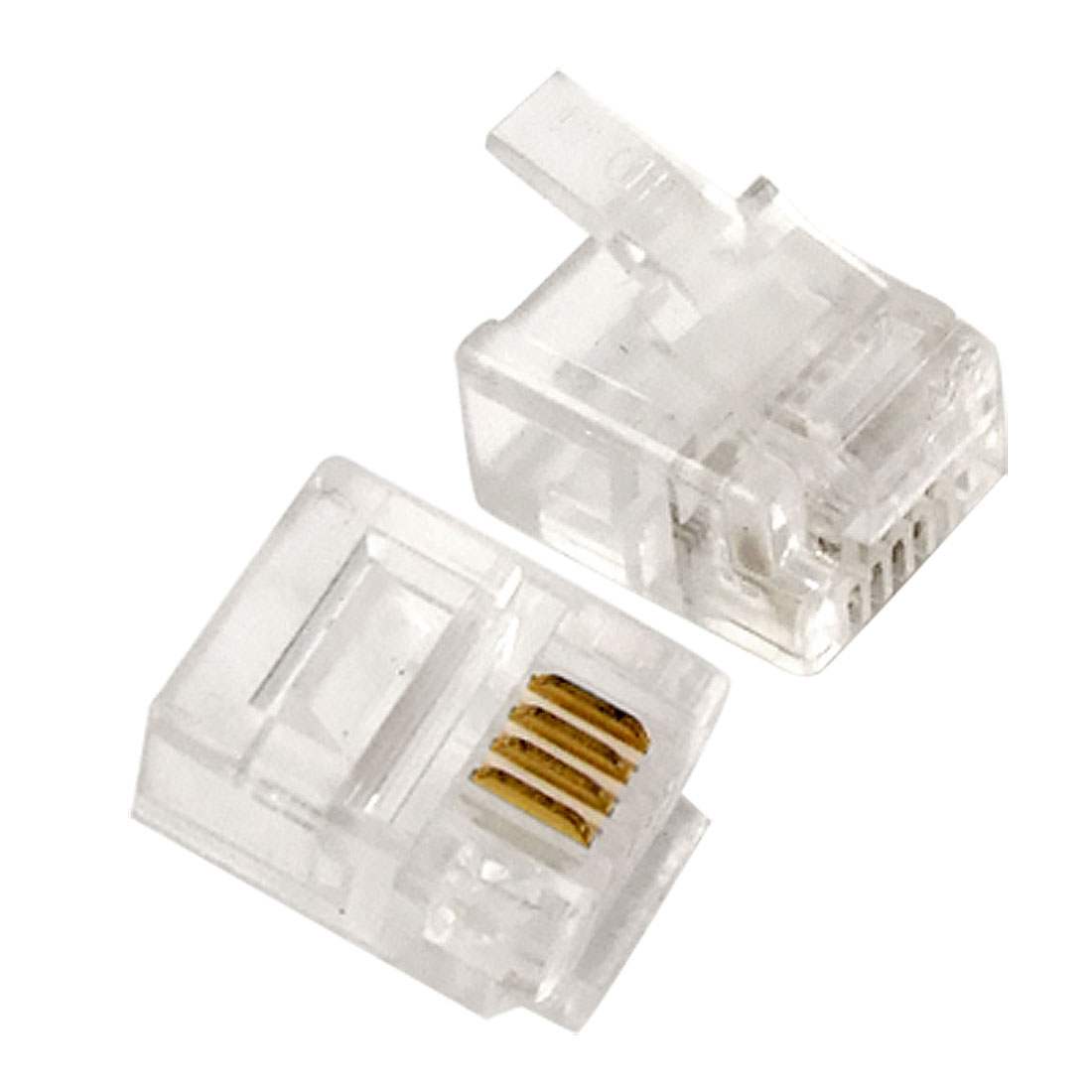

RJ14 = 6P4C, 6 θέσεις με 4 ακροδέκτες, για 2 γραμμές τηλεφωνίας.

RJ11 6P4C4PIN

Μέγεθος ίδιο με το RJ11, με χρήση κυρίως σε συσκευές δύο τηλεφωνικών γραμμών, θα το συναντήσουμε σε τηλεφωνικά κέντρα, βέβαια το χρησιμοποιούμε σχεδόν παντού, δηλαδή και RJ11 να ζητήσουμε σε κατάστημα, συνήθως όλοι μας δίνουν αυτό με τις τέσσερις ακίδες.

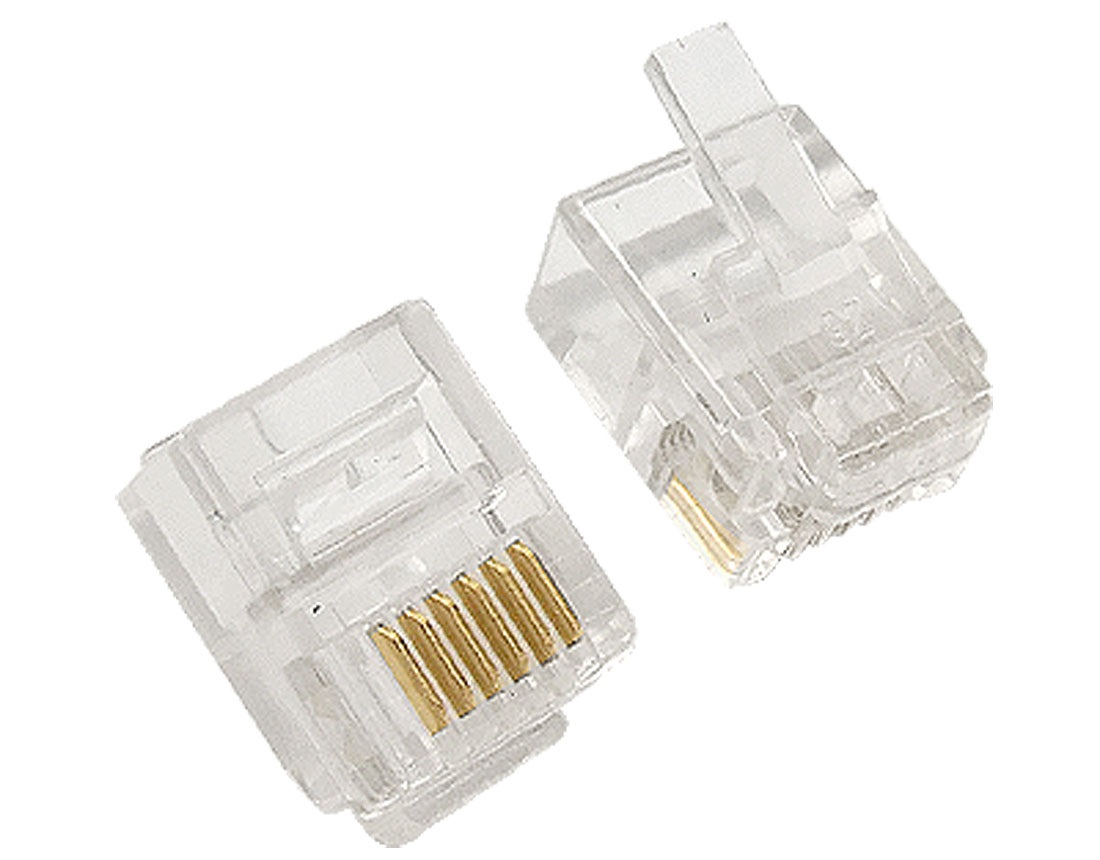

RJ25 = 6P6C, 6 θέσεις με 6 ακροδέκτες, για 3 γραμμές τηλεφωνίας.

RJ25 6P6C 6PIN

Το γνωστό κλιπ, με χρήση κυρίως σε συσκευές δύο ή τριών τηλεφωνικών γραμμών, θα το συναντήσουμε σε τηλεφωνικά κέντρα ή σε κάποιες συσκευές ISDN. Ίδιο με τα δύο προηγούμενα.

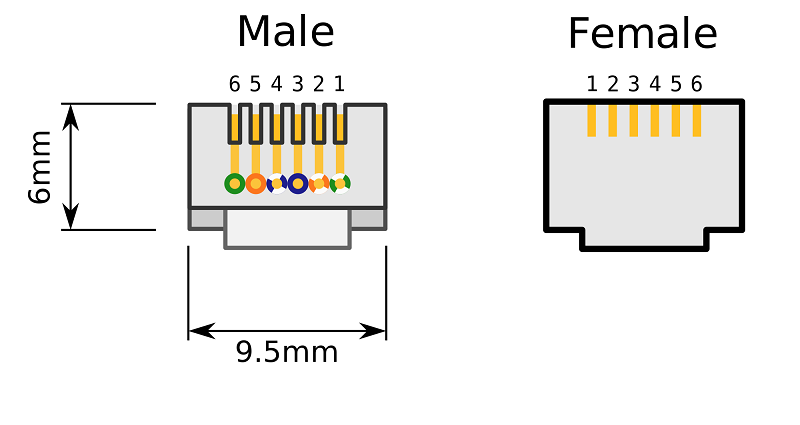

2000px RJ 25 plug and jack.svg

Στη φωτό RJ9 - RJ11 - RG25

images2

Χρωματολογία και συνδέσεις

20161014 154446

RG21

Η φύσα-έξοδος τηλεφωνικού κέντρου προς patch panel ή ρεκλέτες τηλεφωνίας. Δυνατότητα 25 γραμμών. 25 ζεύγη έξοδος. Δείτε παρακάτω παραδείγματα...

RJ21 female connector RJ21male

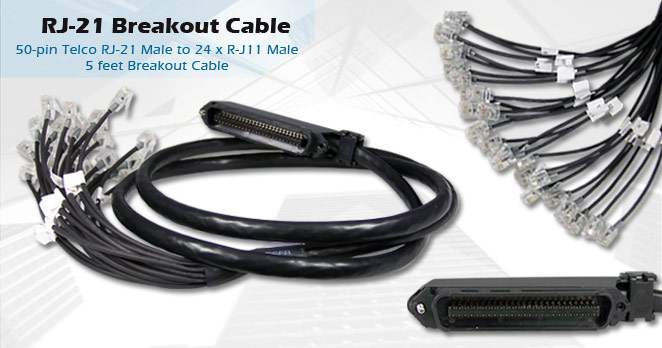

rj 21 breakout cable

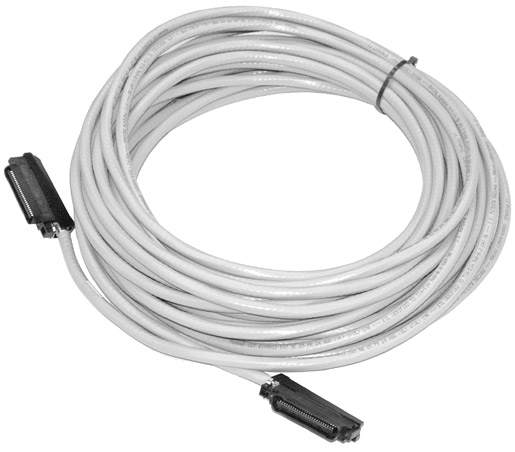

RJ21 2

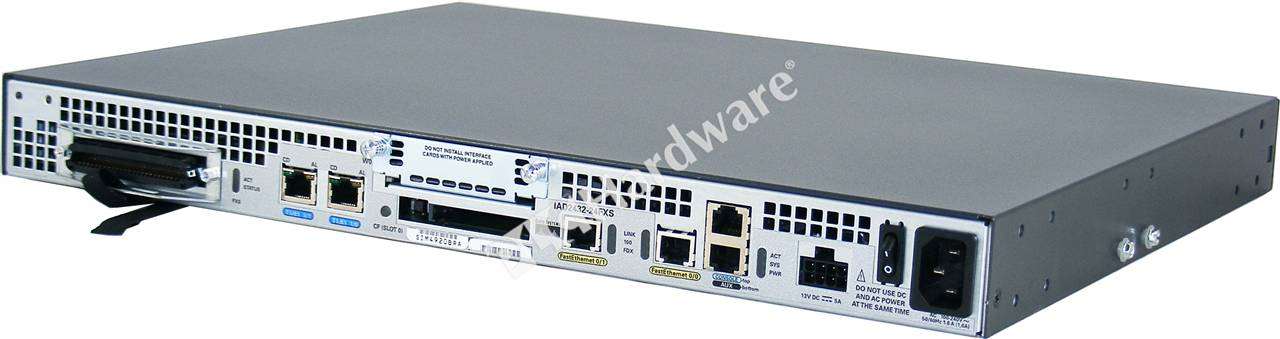

rj21

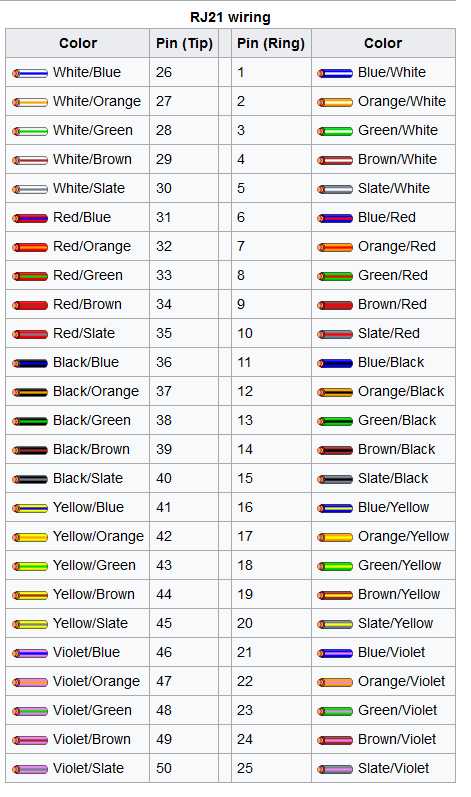

Παρακάτω η σειρά συνδεσμολογίας. Την τηρούμε πιστά ακόμη, στο γνωστό σε όλους καλώδιο UTP 25''

RJ21

RJ45

RJ45 = 8P8C, 8 θέσεις με 8 ακροδέκτες, για χρήση σε Ethernet δίκτυα.

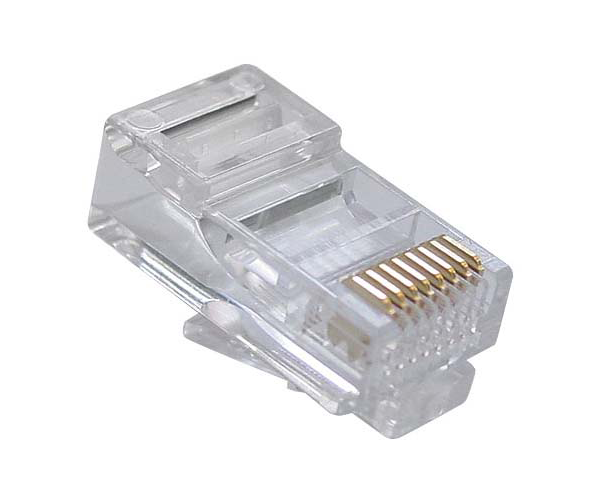

rj45 connectorrj45

Το γνωστό σε όλους, βύσμα Ethernet. Έχει 8 pin πόλους - ακίδες. Χρησιμοποιούμε καλώδιο (οχταπολικό) 8core, ή 4 συνεστραμμένων ζευγών. Είναι καλώδιο ειδικά φτιαγμένο για χρήση υψηλών ταχυτήτων δεδομένων. Χρησιμοποιείται στα περισσότερα πλεον σπίτια - καταστήματα - γραφεία - κτίρια - αυτοματισμούς κλπ

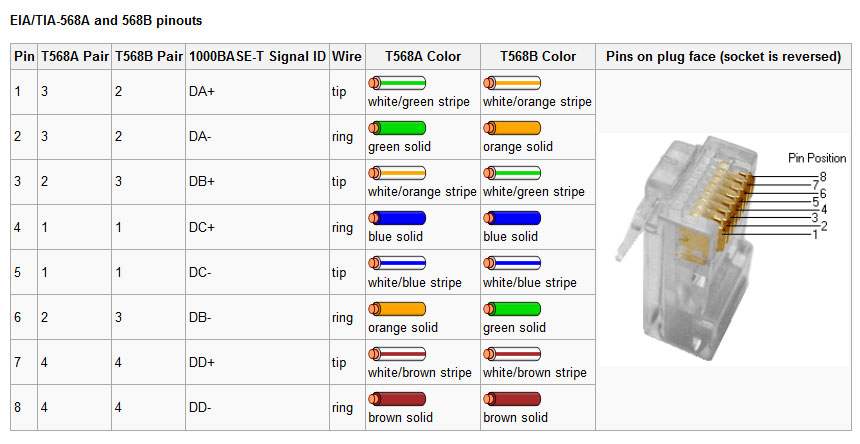

Στη φωτό, χρώματα και τρόποι τερματισμού...

eia tia 568a b

RJ49

RJ49 = 8P8C, 8 θέσεις με 8 ακροδέκτες, για ISDN τηλεφωνία. Στην πραγματικότητα γίνεται χρήση του RJ45, απλά σε αυτή την περίπτωση δε δίνουμε βάση στην ταχύτητα ή στο καλώδιο!

Πχ, μπορούμε να σπάσουμε ένα καλώδιο δικτύου σε δύο (cat5 πάντα, διότι χρησιμοποιούμε τα 4 καλώδια για κάθε πριζάκι)

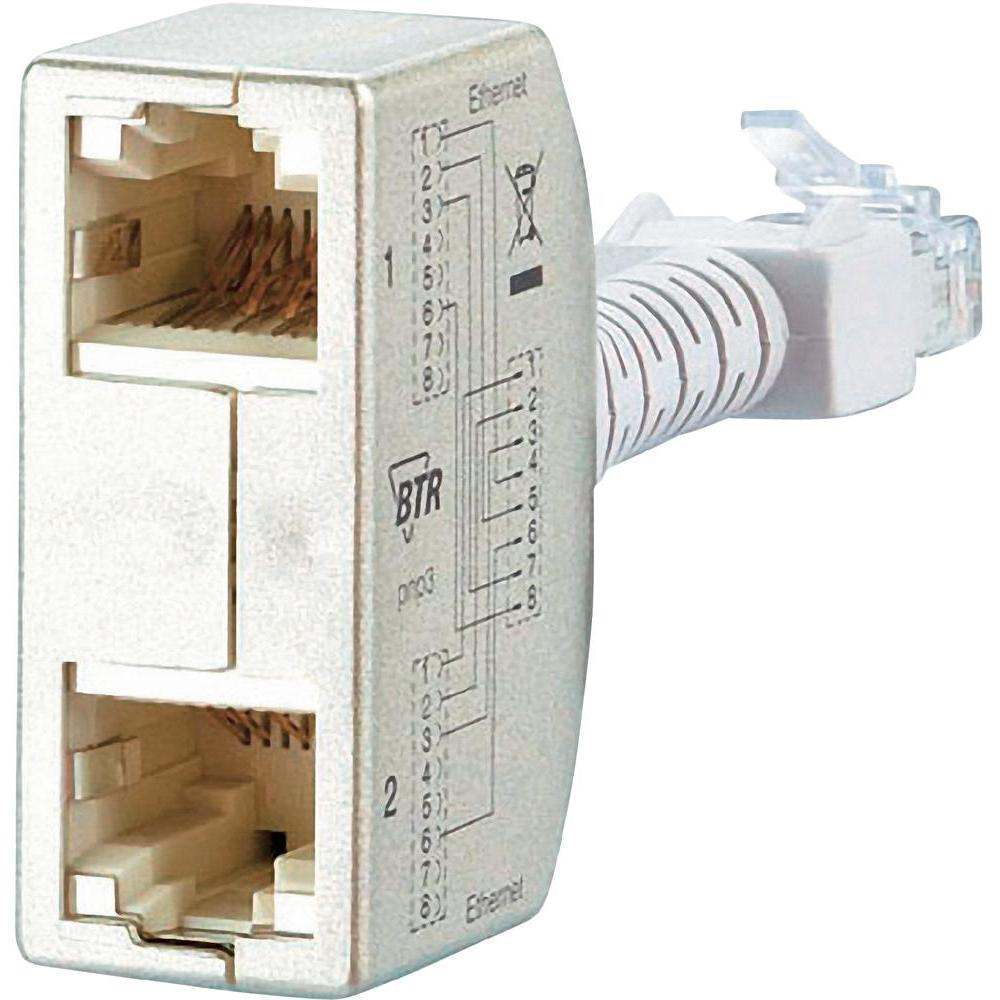

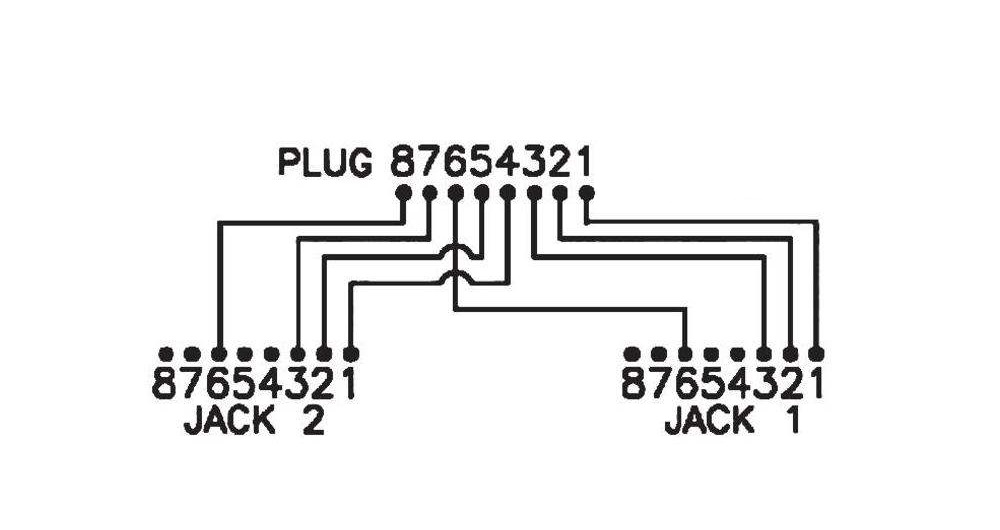

rj49rj49b

RJ61

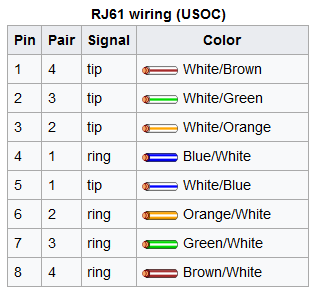

RJ61 = 8P8C, 8 θέσεις με 8 ακροδέκτες, για 4 γραμμές τηλεφωνίας. Στην πραγματικότητα γίνεται χρήση του RJ45.

rj61a RJ61



Ελπίζω να κατάφερα να συγκεντρώσω τα περισσότερα RJ !! Δε πιστεύω να ...ξεφυτρώσουν κι άλλα?



Ευχαριστούμε που διαβάσατε το άρθρο μας
