Cat 7 δίκτυο

Βαθμολογήστε αυτό το άρθρο
(3 ψήφοι)

Φτάσαμε και στην κατηγορία 7. Οι αυξημένες απαιτήσεις

σε ένα τοπικό δίκτυο με καλωδίωση ethernet, όσο πάνε και μεγαλώνουν. Όλο και περισσότερα δεδομένα χρειάζεται να μεταφερθούν σε έναν επαγγελματικό χώρο με μεγαλύτερη ταχύτητα και τα λιγότερα δυνατόν παράσιτα - θόρυβος σε ένα τοπικό δίκτυο. Είχαμε συνιθήσει όλα αυτά τα χρόνια στο δίκτυο cat 6 και παλιότερα στο cat 5 και 5e.

Μη ξεχνάμε όμως ότι, η ταχύτητα που θα μεταφερθούν τα δεδομένα δεν εξαρτάται σε καμία περίπτωση από το καλώδιο που θα χρησιμοποιήσουμε. Τα καλώδια της αγοράς είναι όλα από χαλκό, ή τουλάχιστον το 90% αυτών, υπάρχουν και κάποια καλώδια αλουμινίου ή άλλων κραμάτων τα οποία όμωςε είναι για άλλες εφαρμογές. Οπότε από τα δίκτυα Cat 3 του 1992 έως και σήμερα, το καλώδιο που χρησιμοποιείται είναι από χαλκό με διαφορές στη διατομή απειροελάχιστες και βλέπουμε ότι τα δεδομένα μεταφέρονται με μεγαλύτερες ταχύτητες ανάλογα με την κατηγορία που ανήκουν. Αυτό λοιπόν οφείλεται στον ενεργό μας εξοπλισμό και μόνο.

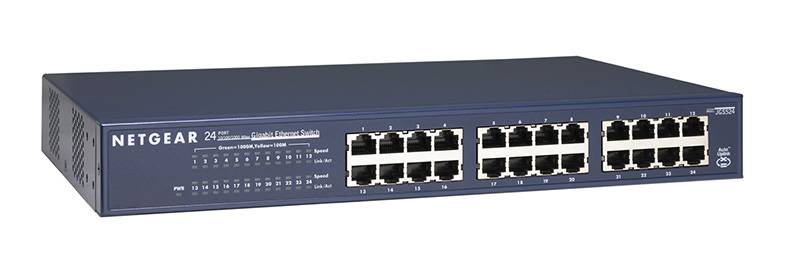

Στις παρακάτω φωτό ένα gigabit switch

14

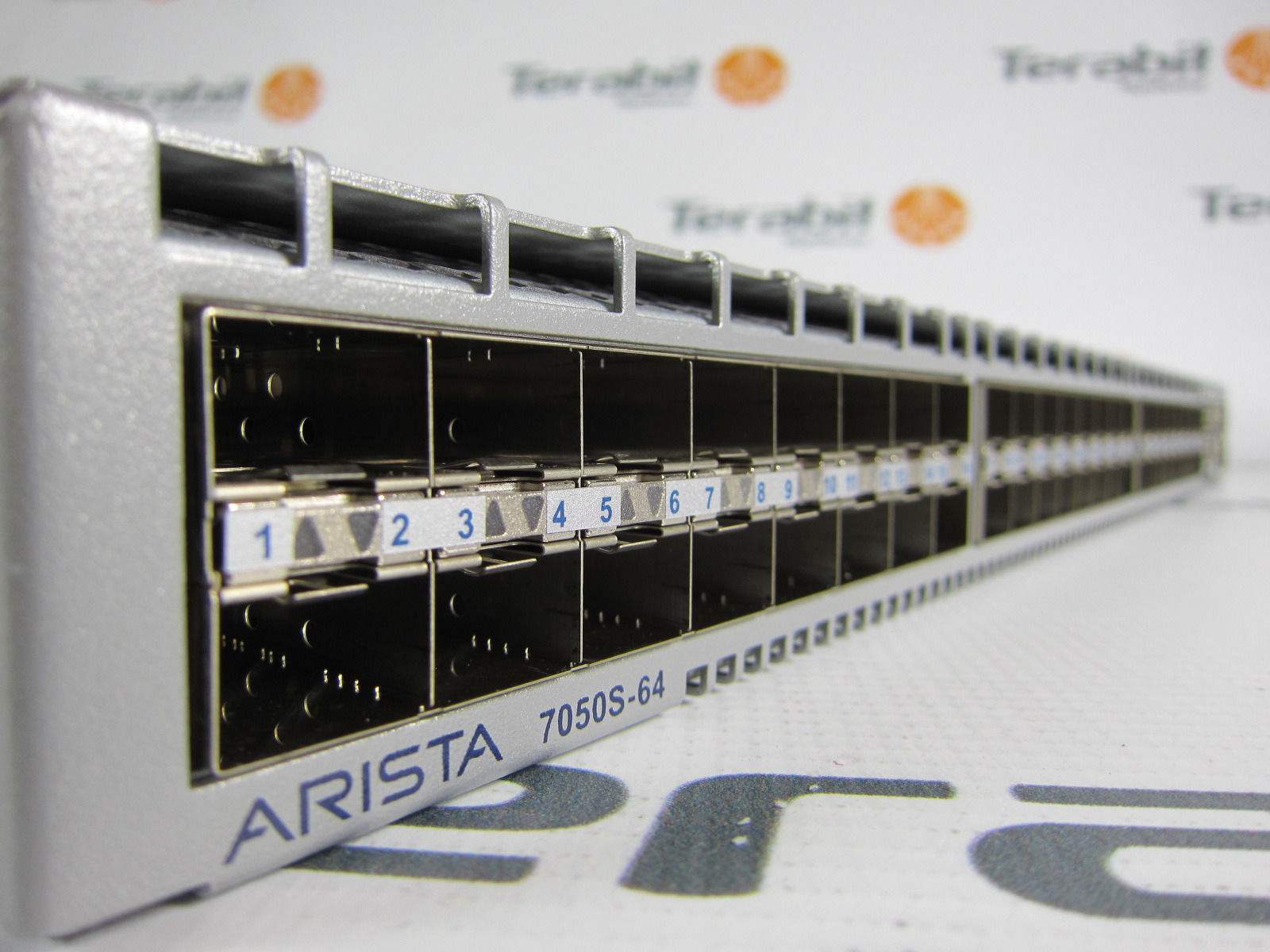

και ένα 10GBE switch

13

Ενεργός εξοπλισμός σε ένα τοπικό δίκτυο ή μια οριζόντια καλωδίωση εννοείται το switch ή Router που χρησιμοποιούμε για τη διασύνδεση όλων των χρηστών. Τα switch λοιπόν είνια πλεον έτσι κατασκευασμένα ώστε να μπορούν να μεταφέρουν εγγυημένα τον όγκο των δεδομένων που χρειάζεται να περάσει από ένα καλώδιο.

Κάντε μία μικρή παύση από την ανάγνωση και δείτε ένα όμορφο βίντεο τερματισμού καλωδίου CAT7 σε ανάλογο Jack

Ο μόνος λόγος που το κάθε καλώδιο κατηγορίας δικτύου αλλάζει και ονομάζεται cat 5 ή 6 ή 7 είναι η μεταφορά μέσα από αυτό, δίχως παράσιτα ή θόρυβο. Οπότε και είναι διαφορετικά κατασκευασμένο όσο αφορά τη θωράκιση που έχουν. Άρα ένα καλώδιο UTP cat5 που η μόνη  ''θωράκιση'' που έχει είναι η συστροφή των ζευγών του, φτάνουμε στο Cat 7 το οποίο έχει θωράκιση ξεχωριστή για το κάθε ζεύγος, θωράκιση όλα τα ζεύγη μαζί και ειδικό περίβλημα ώστε μ αυτόν τον τρόπο να μειώσει την εισερχόμενη ηλεκτρομαγνητική ακτινοβολία από ''γειτονικούς'' παράγοντες όπως άλλα καλώδια ισχύος που θα περνούν δίπλα από αυτό ή ένας χώρος με πολλά μηχανήματα τα οποία δημιουργούν ηλεκτρομαγνητικό πεδίο σε ένα χώρο.

Άρα σε ένα δίκτυο κατηγορίας 7 έχουμε: μεγαλύτερο όγκο μεταφοράς δεδομένων (λόγω ενεργού εξοπλισμού) και ''καθαρότερα'' δεδομένα λόγω της θωράκισης του καλωδίου που θα χρησιμοποιήσουμε.

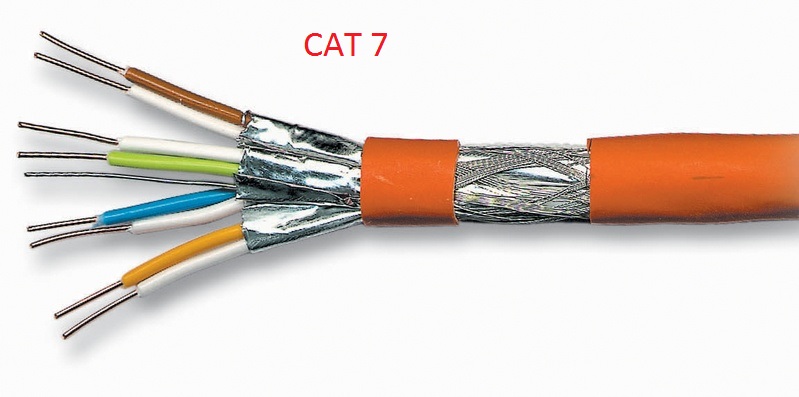

Παρακάτω φωτό από καλώδιο cat7 και cat6

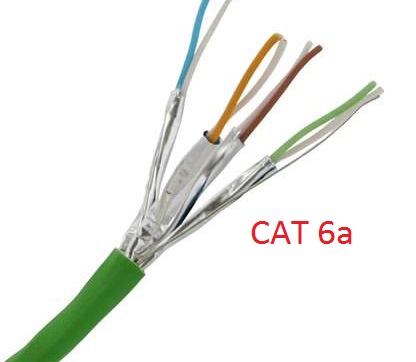

1 Cat 6A

Τώρα, όσο αφορά τις ταχύτητες μεταφοράς δεδομένων, σε προηγούμενο άρθρο μας είδαμε ότι: Η μεταφορά δεδομένων στο δίκτυο cat5 έφτανε τα 10mb/sec, περάσαμε στο δίκτυο cat6 η οποία έφτασε τα 100mb/sec και φτάνουμε στο δίκτυο Cat 7 στο οποίο η ταχύτητα αγγίζει το 1gb/sec !!! Να το εξηγήσω για τον απλό κόσμο, αν μεταφέραμε σε ένα τοπικό δίκτυο με εξοπλισμό cat5 ένα αρχείο 4gb θα χρειαζόμασταν 400 δευτερόλεπτα να ολοκληρωθεί η μεταφορά (περίπου 7 λεπτά). Στο δίκτυο cat 6 αυτή η μεταφορά θα ολοκληρωθεί σε 40 δευτερόλεπτα!! Και στο cat 7 αγγίζουμε μετά βίας τα 4 δευτερόλεπτα !!

Αυτά που ξέρουμε για το cat 6a ότι φτάνει συχνότητες μέχρι τα 600 MHz των 10Gigabit όσο και το Cat7 δηλαδή, ισχύει, αλλά αυτό οφείλεται μόνο και μόνο στον ενεργό εξοπλισμό και πάλι.Από οποιοδήποτε καλώδιο μπορούν να περάσουν ακόμη και giga αρχείων - δεδομένων ανά δευτερόλεπτο, ανάλογα τον ενεργό εξοπλισμό, οπότε τα παραπάνω παραδείγματα είναι ενδεικτικά για ένα μέσο χρήστη.

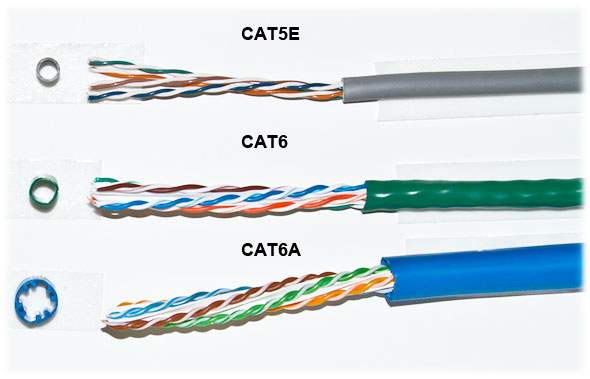

Στη φωτό παρακάτω δείτε διαφορές μεταξύ cat5 και cat6

Cat5e Cat6 Cat6a

Μια λεπτομέρεια (αρκετά σημαντική), το καλώδιο δικτύου εως σήμερα πιστοποιούνταν εως τα 100 μέτρα μήκος. Από κατηγορίας 5 - 6. Στην κατηγορία 7 αυτό αλλάζει και η πιστοποίηση είναι εφικτή μετά βίας έως τα 55μ !! Αυτό είναι ένα πρόβλημα προς το παρόν το οποίο πραγματοποιούνται έρευνες για την επίτευξη εως τα 100μ. Φανταστείτε σε ένα μεγάλο χώρο ο οποίος είναι 50 ίσως και παραπάνω μέτρα μήκος (αρκετά συχνά) και οι απαιτήσεις είναι CAT 7 πόσο μεγάλο είναι το πρόβλημα. Ακόμη και στην περίπτωση cat6a βλέπουμε ότι αν το λειτουργήσουμε στα 10gbe (που είπαμε ότι γίνεται) θα πιστοποιείται εως τα 55 μέτρα.

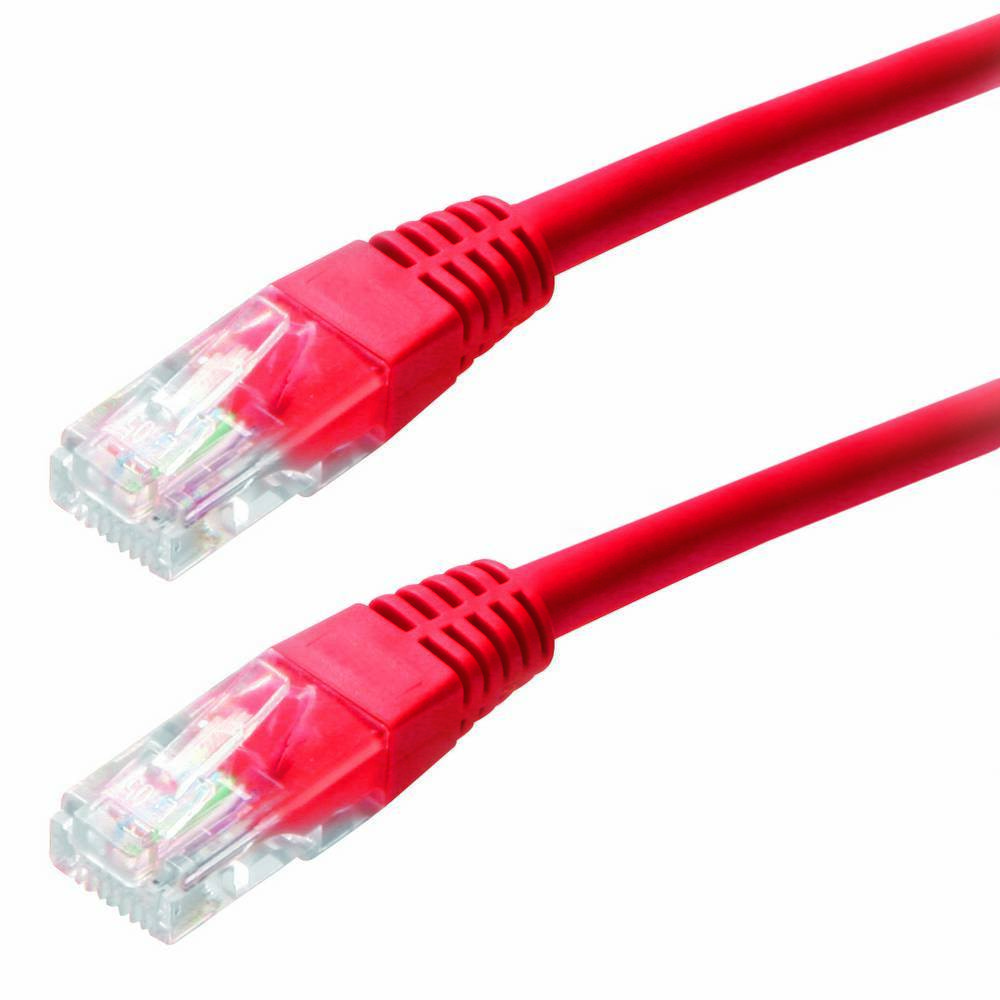

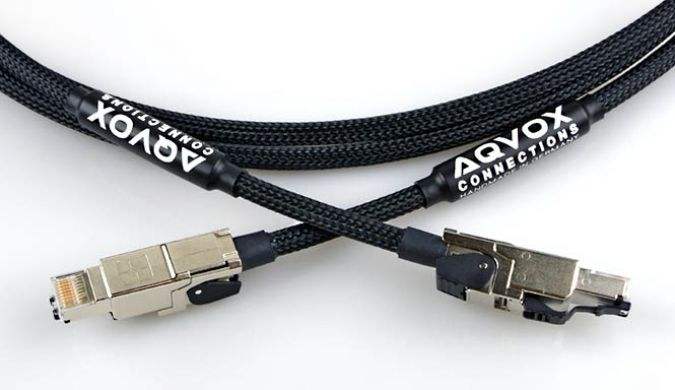

Δείτε στις παρακάτω φωτογραφίες πόσο σημασία δίνουν οι εταιρείες στο καλώδιο Patch cord ανάλογα με την κατηγορία. Ειδικά σε ακριβά συστήματα, θα δείτε πόση διαφορά έχει ένα patch cord από ένα συνηθισμένο patch cord

rg45b

5

Ευχαριστούμε που διαβάσατε το άρθρο μας
